Септик ERGOBOX 8 PR

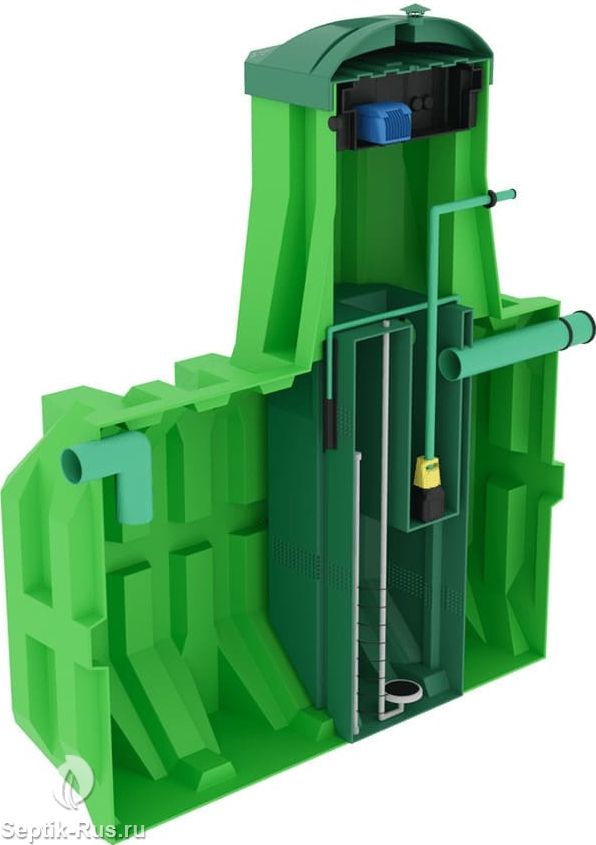

3D-модель септика

Размеры септика

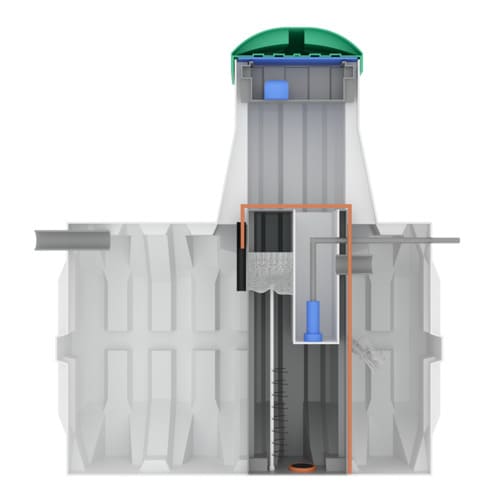

Принцип работы

Сначала воды попадают в отсек, где осуществляется биохимическая очистка. Далее жидкость перенаправляется в аэротенк, где насыщается кислородом. В третьей камере оседают тяжёлые фракции.

На выходе получаются очищенные воды, которые не способны нанести вред почве. При желании ими можно поливать растения.

Прибегать к услуге откачки ила придётся не чаще, чем 1 раз в год. Для сравнения: обслуживание накопительных вариантов, согласно мануалу, должно осуществляться каждые 3 месяца.

Монтаж

Не рекомендуется приступать к установке сразу после приобретения товара. Следует составить проект, подобрать место. При выборе надлежит опираться на следующую памятку:

• уровень станции обязан быть ниже уровня санузла;
• минимальное разрешённое расстояние между зданием и септиком равно 5 метрам;
• агрегат не должен располагаться в непосредственной близости от колодца, скважины для питьевой воды;
• следует побеспокоиться о свободном и беспрепятственном доступе ассенизаторов к станции;
• рядом с проезжей частью и соседским забором септик Эргобокс 8 ПР не размещают.

Затем надлежит проверит целостность корпуса станции. Если в ходе осмотра будут обнаружены повреждения, трещины, купите другой агрегат. Использовать модель при нарушении герметичности – нецелесообразно.

Третий шаг: подготовка котлована. Его размеры легко определить. Между корпусом и почвой по бокам должно быть минимум 25 см свободного пространства. После на дно ямы укладывается подушка из гравия и песка (3-5 см), выкапываются траншеи под трубопроводы, дно подводящей траншеи засыпается песком.

Важно! Производитель реализует продукт без подробной поэтапной инструкции. Мануал содержит минимальное количество информации, так как ориентирован на профессионалов. При возникновении трудностей с пониманием процесса, свяжитесь с компанией, которая установит септик Эргобокс 8 ПР под ключ.

Выполнив эти работы, можно переходить к монтажу самого агрегата. После установки котлован заполняется смесью песка и бетона, подключается компрессор и трубопровод, блок управления.

Внимание! Близкое залегание грунтовых вод требует дополнительной установки фильтрующей кассеты.

Комплект поставки ERGOBOX 8 PR

Комплект поставки станции ERGOBOX 8 PR включает в себя:

• станция
• блок управления аэрацией (влагозащитная розетка, компрессор - закрывается на замок с эксцентриком)
• аэрационный элемент с воздуховодом на полиэтиленовой штанге
• аэролифт
• фитинг для ввода электрического кабеля
• армированный шланг №1 d=20 mm
• армированный шланг №2 d=6 mm
• соединительные хомуты d=25-32 mm

Правила монтажа

Установку и монтаж станции должна производить специализированная организация, имеющая допуск к определенным видам работ (земляные и сопутствующие работы, устройство наружных сетей канализации).

При выборе места установки необходима консультация специалистов, а также рекомендуется провести инженерно-геологические изыскания земельного участка для оценки характеристик почвы, уровня грунтовых вод, наличия опасных подземных процессов в месте установки септика. Проектирование и монтаж систем наружной канализации должны осуществляться с учетом строительных и санитарных норм.

При расчетах наружного очистного сооружения необходимо руководствоваться СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий с учетом норм расхода воды на потребителя» и СНиП 2.04.03-85 «Канализация». Очистное сооружение подключается к точке выхода внутренней системы канализации, имеющей в своей конструкции вентилируемый стояк.

Инструкция по установке ERGOBOX

Процесс монтажа септика происходит в соответствие с определенными правилами:

• перед установкой необходимо убедиться в отсутствии каких-либо повреждений на ёмкости;
• монтаж начинается с проведения широкомасштабных земляных работ, под чем подразумевается рытьё котлованов для очистной установки и оросителя, траншей – для трубопроводов;
• траншея под подводящую трубу из дома прокладывается с уклоном 2 см на 1 м/погонный. Котлован для ёмкости вырывается таким образом, чтобы по бокам между стенкой ёмкости и землёй оставалось пространство не менее 25 см;
• дно котлована необходимо выровнять и обсыпать песком толщиной 3-5 см. Отклонение от горизонтали дна котлована под ёмкость не более 1 см на 1 м;
• дно котлована для оросителя засыпают слоем гравия толщиной не менее 400 мм;
• траншеи для трубопровода засыпаются песком толщиной 200-300 мм;
• отводящая труба от ёмкости укладывается с уклоном не менее 1 см на 1 м, при необходимости утепляется;
• обратная засыпка септика до уровня грунта производится смесью песка с цементом (в пропорции 5:1) утрамбовывая при этом послойно каждые 20 см;
• во время засыпки ёмкость необходимо постепенно заполнять водой равномерно по всем камерам для увеличения прочности конструкции при проведении засыпки котлована. Уровень воды должен превышать уровень засыпки не менее 20 см и не более 30 см.

Примечательно, что септик сразу же готов к эксплуатации. Вы можете без особого труда установить такие ёмкости самостоятельно, не прибегая к помощи специалистов.

ПРИМЕЧАНИЕ!

• обратная засыпка ёмкости и её уплотнение производятся вручную без применения строительной техники;
• корпус ёмкости необходимо предохранять от механических повреждений;
• посадка деревьев ближе 3-х метров от места расположения септика не рекомендуется.

Инструкция по подключению ERGOBOX 8 PR

1. Станция очистки 8 PR подключается к бытовой электросети 220 В промышленной частоты 50 Гц по трехпроводной схеме (с использованием заземляющего проводника ).
2. Подключение осуществляется трехжильным гибким кабелем сечением 2.5 мм2 (например, КГ 3*2.5).
3. Подключение питающего кабеля станции к бытовой сети следует осуществлять через УЗО (устройство защитного отключения) номиналом 16А и током утечки не выше 30мА. УЗО можно расположить во внутридомовом щитке или любом удобном месте.
4. Точки подключения питающего кабеля со стороны щитка – выходные контакты УЗО, контакт шины заземления, со стороны станции – контакты розетки в корпусе для электрооборудования (для подключения воздушного компрессора и дренажного насоса).

5. Электромонтажные работы должен осуществлять только квалифицированный специалист с соблюдением всех требований ПУЭ, ПТЭЭП и иных нормативных документов в действующей редакции.
6. При закладке питающего кабеля необходимо исключить его повреждение при проведении земляных работ и в процессе эксплуатации, для чего предусмотреть его защиту (например, укладка в трубах, ПВХ гофрорукаве соответствующего сечения с обеспечением герметичности соединений). Недопустимы повреждения изоляции кабеля, соединения, скрутки, следы раздавливания, и т.п.
7. Ввод питающего кабеля в корпус станции ERGOBOX 8 PR предусмотрен через специальный патрубок. После подведения кабеля оставшееся сечение патрубка необходимо герметизировать силиконовым герметиком, предварительно подготовив и обезжирив поверхности.
8. Недопустимо попадание воды в корпус для электрооборудования. В этом случае незамедлительно отключить станцию от сети во избежание поражения электрическим током и принять меры по устранению воды, корпус просушить, электрооборудование надлежит просушить и провести проверку и обслуживание (только квалифицированным специалистом).
