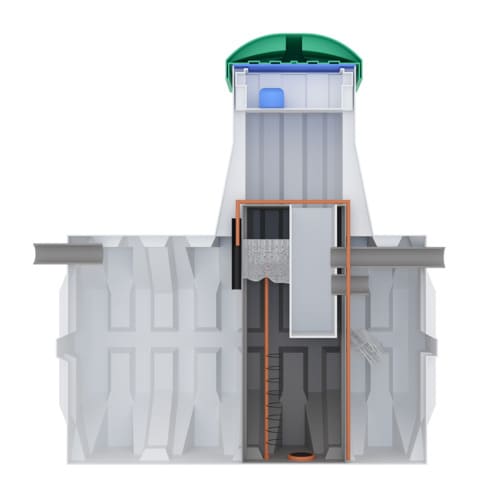

Септик Эргобокс 6 S изнутри

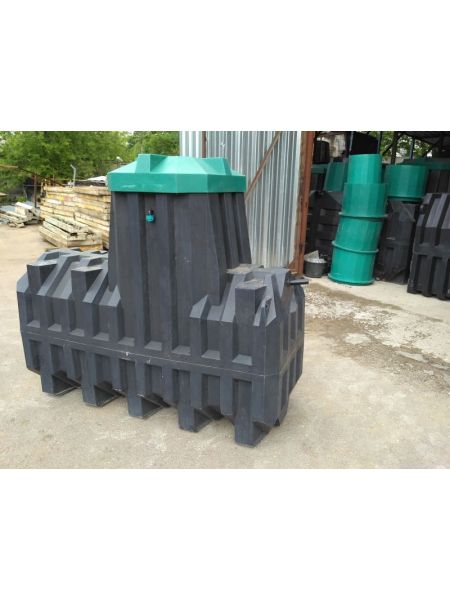

Септик Эргобокс 6 S – эффективное решение проблемы канализации в частном доме
Ergobox 6 S – это автономная станция глубокой очистки сточных вод. Отлично подходит для домов, которые не подключены к центральной системе канализации. Очищает стоки до 98%, поэтому на выходе получается техническая вода, которую не нужно дополнительно доочищать. Применять можно для полива огорода и сада, стирки и иных бытовых нужд.

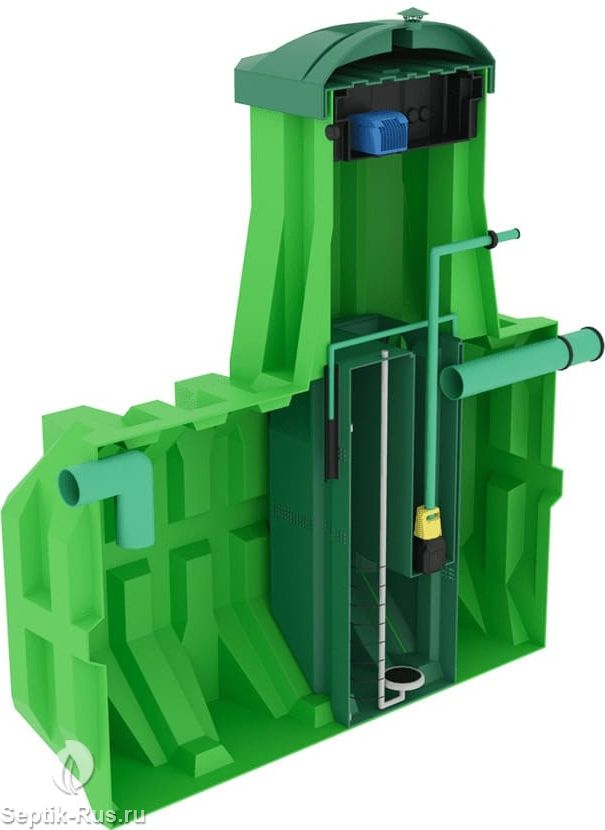

3D-модель септика ERGOBOX 6

Конструкция и принцип работы
Септик изготовлен из высокопрочного ребристого пластика, устойчивого к различным факторам воздействия (коррозии, ультрафиолета и так далее). Горизонтальная конструкция цельная и не имеет швов. Она состоит из нескольких камер, каждая из которых имеет свое предназначение. Принцип работы станции заключается в использовании аэробных бактерий, которые перерабатывают отходы.
Процесс очистки сточных вод в Ergobox 6 S происходит в такой последовательности: В первичную камеру попадают все отходы. Аэробные микроорганизмы запускает процесс очистки и образования активного ила. Крупные частицы оседают на дно, а жидкость перетекает в другую камеру через фильтр.
Во вторичной камере, которую еще называют аэротенк, отходы насыщаются кислородом. В камере гравитационного осаждения ил оседает на дно, а очищенная жидкость переходит в следующую камеру.
Далее осевший ил при помощи насоса перекачивается в первичную камеру, а очищенная вода из камеры успокоения выкачивается принудительно насосом.
В верхней части конструкции располагается блок управления, в котором располагается компрессор, отвечающий за всю работу септика.
Технические характеристики и особенности
Автономная станция Эргобокс данной модели рассчитана на 4-6 человек. При производительности в 1300 л в сутки залповый сброс может достигать 300 л. К септику можно подключить:
- 2 раковины;
- 2 санузла;
- 1 ванную;
- 1 стиральную машину (посудомоечную машину).
Модель Ergobox 6 PR оснащена дренажным насосом, который принудительно выкачивает из устройства очищенную техническую воду.
При весе в 130 килограмм конструкция имеет такие внешние параметры:
- длина – 1900 мм;
- ширина – 1000 мм;
- высота – 2060 мм.
Преимущества септика
Если вы сомневаетесь, стоит ли приобретать Ergobox 6 S, отзывы тех, кто уже сделал выбор в пользу станции, и ряд преимуществ помогут вам окончательно определиться. К плюсам станции можно отнести следующее:
- обладает высокой эффективностью, так как способна очистить до 98% отходов; отличается высокой производительностью;
- тщательно продуманная конструкция имеет высокую прочность и не изменяет своих параметров под воздействием грунта или иных факторов;
- имеет длительный срок службы (может прослужить до 50 лет), так как высокопрочный пластик устойчив к механическим повреждениям, влаге, ультрафиолету и другим факторам;
- легко устанавливается, поскольку имеет небольшой вес, а конструкция не требует рытья глубокого котлована;
- продуманная конструкция способствует равномерному распределению сточных вод внутри корпуса;
- не имеет стыков в корпусе, поэтому исключены протечки;
- может устанавливаться на грунтах различного типа;
- не меняет своего положения при изменении уровня грунтовых вод;
- абсолютно безопасная для окружающей среды;
- отсутствие посторонних запахов;
- проста в обслуживании (периодически необходимо чистить ил из первичной камеры).
Купить септик на выгодных условиях Вы можете в нашей компании. Быстро и качественно выполним все работы «под ключ». Имеем большой опыт, поэтому гарантируем оперативность и профессиональное исполнение.
Комплект поставки ERGOBOX 6 S
Комплект поставки станции ERGOBOX 6 S включает в себя:
- станция
- блок управления аэрацией (влагозащитная розетка, компрессор - закрывается на замок с эксцентриком)
- аэрационный элемент с воздуховодом на полиэтиленовой штанге
- аэролифт
- фитинг для ввода электрического кабеля
- армированный шланг №1 d=20 mm
- армированный шланг №2 d=6 mm
- соединительные хомуты d=25-32 mm
Правила монтажа
Установку и монтаж станции должна производить специализированная организация, имеющая допуск к определенным видам работ (земляные и сопутствующие работы, устройство наружных сетей канализации).
При выборе места установки необходима консультация специалистов, а также рекомендуется провести инженерно-геологические изыскания земельного участка для оценки характеристик почвы, уровня грунтовых вод, наличия опасных подземных процессов в месте установки септика. Проектирование и монтаж систем наружной канализации должны осуществляться с учетом строительных и санитарных норм.
При расчетах наружного очистного сооружения необходимо руководствоваться СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий с учетом норм расхода воды на потребителя» и СНиП 2.04.03-85 «Канализация». Очистное сооружение подключается к точке выхода внутренней системы канализации, имеющей в своей конструкции вентилируемый стояк.
Инструкция по установке ERGOBOX
Процесс монтажа септика происходит в соответствие с определенными правилами:
- перед установкой необходимо убедиться в отсутствии каких-либо повреждений на ёмкости;
- монтаж начинается с проведения широкомасштабных земляных работ, под чем подразумевается рытьё котлованов для очистной установки и оросителя, траншей – для трубопроводов;
- траншея под подводящую трубу из дома прокладывается с уклоном 2 см на 1 м/погонный. Котлован для ёмкости вырывается таким образом, чтобы по бокам между стенкой ёмкости и землёй оставалось пространство не менее 25 см;
- дно котлована необходимо выровнять и обсыпать песком толщиной 3-5 см. Отклонение от горизонтали дна котлована под ёмкость не более 1 см на 1 м;
- дно котлована для оросителя засыпают слоем гравия толщиной не менее 400 мм;
- траншеи для трубопровода засыпаются песком толщиной 200-300 мм;
- отводящая труба от ёмкости укладывается с уклоном не менее 1 см на 1 м, при необходимости утепляется;
- обратная засыпка септика до уровня грунта производится смесью песка с цементом (в пропорции 5:1) утрамбовывая при этом послойно каждые 20 см;
- во время засыпки ёмкость необходимо постепенно заполнять водой равномерно по всем камерам для увеличения прочности конструкции при проведении засыпки котлована. Уровень воды должен превышать уровень засыпки не менее 20 см и не более 30 см.
Примечательно, что септик сразу же готов к эксплуатации. Вы можете без особого труда установить такие ёмкости самостоятельно, не прибегая к помощи специалистов.
ПРИМЕЧАНИЕ!
- обратная засыпка ёмкости и её уплотнение производятся вручную без применения строительной техники;
- корпус ёмкости необходимо предохранять от механических повреждений;
- посадка деревьев ближе 3-х метров от места расположения септика не рекомендуется.
Инструкция по подключению ERGOBOX 6 S
- Станция очистки 6 S подключается к бытовой электросети 220 В промышленной частоты 50 Гц по трехпроводной схеме (с использованием заземляющего проводника ).
- Подключение осуществляется трехжильным гибким кабелем сечением 2.5 мм2 (например, КГ 3*2.5).
- Подключение питающего кабеля станции к бытовой сети следует осуществлять через УЗО (устройство защитного отключения) номиналом 16А и током утечки не выше 30мА. УЗО можно расположить во внутридомовом щитке или любом удобном месте.
- Точки подключения питающего кабеля со стороны щитка – выходные контакты УЗО, контакт шины заземления, со стороны станции – контакты розетки в корпусе для электрооборудования (для подключения воздушного компрессора и дренажного насоса).
- Электромонтажные работы должен осуществлять только квалифицированный специалист с соблюдением всех требований ПУЭ, ПТЭЭП и иных нормативных документов в действующей редакции.
- При закладке питающего кабеля необходимо исключить его повреждение при проведении земляных работ и в процессе эксплуатации, для чего предусмотреть его защиту (например, укладка в трубах, ПВХ гофрорукаве соответствующего сечения с обеспечением герметичности соединений). Недопустимы повреждения изоляции кабеля, соединения, скрутки, следы раздавливания, и т.п.
- Ввод питающего кабеля в корпус станции ERGOBOX 6 S предусмотрен через специальный патрубок. После подведения кабеля оставшееся сечение патрубка необходимо герметизировать силиконовым герметиком, предварительно подготовив и обезжирив поверхности.
- Недопустимо попадание воды в корпус для электрооборудования. В этом случае незамедлительно отключить станцию от сети во избежание поражения электрическим током и принять меры по устранению воды, корпус просушить, электрооборудование надлежит просушить и провести проверку и обслуживание (только квалифицированным специалистом).
