Гринлос Погреб ЛКТ 5000*2000*2000
- Объём: 16.4 м3
- Размер камеры погреба:5х2х2 м
- Размеры с учетом входа:6.7х2х2.4 м
- Размеры люка: 1700х1000х2400 мм
- Вес: 808 кг
- Срок службы: 50 лет
- Форма корпуса: куб
- Вход: горизонтальный
- Ширина полок: 300 мм
- Вентиляция: приточная и вытяжная
- Освещение: есть
- Утепление: возможно
- Температура эксплуатации: минус 25°/плюс 30°
- Создание котлована согласно технологическим требованиям.
- Разгрузка септика из автотранспорта.
- Подключение электричества.
- Засыпка станции песком.
- Пуско-наладочные мероприятия.
- Контроль соблюдения всех технологических требований при создании Заказчиком котлован.
- Контроль разгрузки станции из электротранспорта.
- Контроль установки емкости в котлован.
- Врезка и впайка входной трубы в корпус септика.
- Электроподключение станции.
- Подсоединение электрооборудования (компрессоров и насоса).
- Пуско-наладка.
- *песок и вода предоставляется Заказчиком.
Комплектация Гринлос Погреб ЛКТ 5000*2000*2000
- Дверь утепленная (пароводонепроницаемая), ПП (2 шт.)
- Лестница (1 шт.)
- Полка, ПП (габариты в зависимости от модели погреба) (3 шт.)
- Стойка для полок, профиль ПП 60х60 мм (габариты и количество - в зависимости от модели погреба) (1 шт.)
- Приточный вентиляционный патрубок, профиль ПП (1 шт.)
- Вытяжной вентиляционный патрубок – профиль ПП (1 шт.)
- Дефлектор (зонт вентиляционный) (2 шт.)
- Герметичный ввод для электропроводки Ø25мм (1 шт.)
- Плафон освещения (влагозащищенный фонарь) (1 шт.)
- Выключатель (1 шт.)
- Распределительная коробка (1 шт.)
- Гигрометр/термометр механический (датчик измерения влажности и температуры) (1 шт.)
Эксплуатационная документация, в том числе:
- Технический паспорт «ГРИНЛОС Погреб»
- Сертификат соответствия ГОСТ Р ИСО 9001-2015 (ISO 9001:2005)
- Сертификат соответствия системе ГОСТ Р
- Декларация соответствия ЕАС
Что можно дополнительно приобрести для внутреннего обустройства погребаа
- Большой винный стеллаж — 35 000 руб.
- Малый винный стеллаж — 15 000 руб.
- Полки для овощей по одной стороне — 20 000 руб.
- Ящик для овощей выдвижной Д700хШ600хВ400 – 10 000 руб.
Особенности Гринлос Погреб ЛКТ 5000*2000*2000
Данная модель ГРИНЛОС Погреб обладает рабочей камерой размерами 1.5х1.5х2, которая устанавливается под землю. Вход в погреб выполнен горизонтально и осуществляется по коридору с лестницей. Размеры погреба со входом составляют 6.7х2х2.4 м. Для дополнительной защиты от промерзания имеется возможность установки второй двери. Погреб поставляется полностью укомплектованным и предназначен для круглогодичного хранения продуктов питания – овощей, солений и др. домашних запасов.
Материал изготовления погреба – пищевой полипропилен блок-сополимер - экологичный материал, который абсолютно безвреден для продуктов питания, здоровья человека и домашних животных. Полипропилен не поддается коррозии и гниению, обеспечивает герметичность конструкции.
Монтаж Гринлос Погреб ЛКТ 5000*2000*2000
При проектировании и монтаже Гринлос Погреб ЛКТ 5000*2000*2000 необходимо руководствоваться рекомендациями Технического Паспорта, проектной документацией, рекомендациями проектировщиков, а также действующими нормами и правилами: СП 45.13330.2012 Земляные сооружения, основания и фундаменты; СП 70.13330.2012 Несущие и ограждающие конструкции; СП 12-135-2003 Безопасность труда в строительстве; СП 22.13330.2011 Основания зданий и сооружений; актуальное издание ПУЭ (правила устройства электроустановок). Лица, выполняющие монтаж, должны иметь опыт и необходимую квалификацию, подтвержденную документально, для проведения строительных работ, а также для использования необходимой для проведения работ техники, инструментов и механизмов.
Лица, выполняющие монтаж, должны знать и соблюдать правила техники безопасности и охраны труда. Выполняя строительные работы необходимо использовать средства индивидуальной защиты и строго соблюдать внутренние правила проведения работ на объекте.
Подготовка котлована для Гринлос Погреб ЛКТ 5000*2000*2000
Плита под установку Гринлос Погреб ЛКТ 5000*2000*2000 должна иметь габаритные размеры на 200 мм шире габаритов Гринлос Погреб ЛКТ 5000*2000*2000 с каждой стороны. Котлован под установку оборудования должен иметь размеры и откосы, исключающие осаждение и обвал грунта на плиту основание. При необходимости, стенки котлована должны быть укреплены.
Окончательный расчет и задание на подготовку котлована производит специализированная проектная организация.
По окончании работ по устройству котлована выполнить инструментальную проверку соответствия проекту котлована с составлением акта скрытых работ, с приложением фотоотчета.
Установка бетонной армированной плиты
В котловане по его периметру и на всю глубину устанавливается опалубка, на дне которой заливается бетонная плита-основание, укрепленная двухслойным армированием, толщина и шаг арматуры выбирается согласно проекту, рекомендовано не менее 8-10 мм, 150-200 мм соответственно. Толщина плиты рассчитывается исходя из габаритных размеров оборудования и удельного веса бетона (справочно: 1 м3 бетона весит около 2500 кг). По периметру оборудования с отступом 150 мм из плиты выпускаются монтажные петли. По периметру оборудования с отступом 100-150 мм из плиты вертикально выпускаются арматура, связанная с горизонтальной арматурой плиты основания, на высоту достаточную для привязки к горизонтальной арматуре обвязки Гринлос Погреб ЛКТ 5000*2000*2000.
Расчет плиты-основания и способа крепления оборудования к ней производит специализированная проектная организация.
Поверхность плиты выравнивается цементной стяжкой с отклонениями по горизонтали ± 3 мм.
По окончании работ по монтажу плиты-основания выполнить инструментальную проверку соответствия проекту проведенных работ с составлением акта скрытых работ, с приложением фотоотчета.
Установка Гринлос Погреб ЛКТ 5000*2000*2000
Перед началом работ по установке Гринлос Погреб ЛКТ 5000*2000*2000 выполнить входной контроль качества осмотр оборудования с целью обнаружения дефектов, полученных при транспортировке и хранении, с последующим подписанием акта передачи оборудования в монтаж.
Установка Гринлос Погреб ЛКТ 5000*2000*2000 производиться монтажным краном, с помощью четырехветвевой стропы за специальные такелажные проушины на корпусе Гринлос Погреб ЛКТ 5000*2000*2000.
Гринлос Погреб ЛКТ 5000*2000*2000 устанавливается непосредственно на плиту, крен недопустим, Гринлос Погреб ЛКТ 5000*2000*2000 монтируется строго по уровню.
После установки на плиту основание Гринлос Погреб ЛКТ 5000*2000*2000 фиксируется на плите синтетическими стропами (синтетические стропы в комплект поставки Гринлос Погреб ЛКТ 5000*2000*2000 не входят, рекомендованные характеристики стропы: ширина не менее 50 мм; толщина не менее 2 мм; разрывная нагрузка не менее 5 т) за заранее подготовленные монтажные петли в плите и за специальные монтажные проушины на корпусе Гринлос Погреб ЛКТ 5000*2000*2000, при отсутствии монтажных проушин стропы перекидываются через корпус Гринлос Погреб ЛКТ 5000*2000*2000.
ЗАПРЕЩАЕТСЯ фиксация Гринлос Погреб ЛКТ 5000*2000*2000 к плите металлическими тросами или цепями.
После установки Гринлос Погреб ЛКТ 5000*2000*2000 выполнить выверку оборудования в плане и по высоте с составлением акта скрытых работ, с приложением фотоотчета.
Укрепление основания Гринлос Погреб ЛКТ 5000*2000*2000
По окончании работ по установке Гринлос Погреб ЛКТ 5000*2000*2000 на плиту основание необходимо произвести укрепление основания Гринлос Погреб ЛКТ 5000*2000*2000.
На внутренней поверхности Гринлос Погреб ЛКТ 5000*2000*2000 смонтированы пластиковые ребра жесткости, через которые пропущена арматура, для укрепления основания Гринлос Погреб ЛКТ 5000*2000*2000 необходимо забетонировать основание Гринлос Погреб ЛКТ 5000*2000*2000 на высоту 30-50 мм выше верхнего края ребер жесткости. В дальнейшем бетонный пол Гринлос Погреб ЛКТ 5000*2000*2000 рекомендуется обработать защитным слоем, который предотвратит преждевременный износ бетонного пола Установка Гринлос Погреб ЛКТ 5000*2000*2000 производиться монтажным краном, с помощью четырехветвевой стропы за специальные такелажные проушины на корпусе Гринлос Погреб ЛКТ 5000*2000*2000.
Арматура, смонтированная на стенах Гринлос Погреб ЛКТ 5000*2000*2000 связывается с арматурой, выпущенной из основания под Гринлос Погреб ЛКТ 5000*2000*2000.
Обратная засыпка (бетонирование) Гринлос Погреб ЛКТ 5000*2000*2000
При заглублении Гринлос Погреб ЛКТ 5000*2000*2000 на глубину не более 250 мм от верхнего пластикового горизонтального перекрытия до запланированного после проведения финишного благоустройства, уровня земли, в однородных спокойных грунтах с низким уровнем грунтовых вод, обратную обсыпку допустимо производить песком без твердых крупных включений смешанным с цементом. Соотношение цемента и песка для обсыпки Гринлос Погреб ЛКТ 5000*2000*2000 составляет 1:5.
Песчано-цементная засыпка производится послойно, с обязательным трамбованием каждого слоя. Толщина каждого слоя 300 мм.
При условии уровня грунтовых вод выше 1500 мм от уровня земли, при наличии плывуна, при монтаже в скальных грунтах и прочих нестандартных ситуациях, а также при монтаже Гринлос Погреб ЛКТ 5000*2000*2000 под зданиями, сооружениями, любыми постройками и при организации пешеходной или проезжей зоны над Гринлос Погреб ЛКТ 5000*2000*2000, в случае заглубления Гринлос Погреб ЛКТ 5000*2000*2000 более чем на 250 мм от верхнего пластикового горизонтального перекрытия до запланированного после проведения финишного благоустройства уровня земли песчано-цементную смесь не-обходимо заменить бетоном, а непосредственно над верхним пластиковым горизонтальным перекрытием Гринлос Погреб ЛКТ 5000*2000*2000 необходимо смонтировать разгрузочную плиту, опирающуюся на бетонные стенки, возведенные по периметру устанавливаемого Гринлос Погреб ЛКТ 5000*2000*2000, опирающиеся на выпуск плиты основания. Расчет толщины и конструкции стен и разгрузочной плиты про-изводит специализированная проектная организация исходя из предполагаемой нагрузки.
По факту выполнения работ выполнить инструментальную проверку соответствия проекту с составлением акта скрытых работ, с приложением фотоотчета.
Теплоизоляция Гринлос Погреб ЛКТ 5000*2000*2000
В определенных условиях эксплуатации Гринлос Погреб ЛКТ 5000*2000*2000 может потребовать теплоизоляции, окончательный расчет способа и материалов для теплоизоляции Гринлос Погреб ЛКТ 5000*2000*2000 осуществляет проектная организация, как правило, это горизонтальный теплоизоляционный слой из материала, использование которого допустимо и возможно в грунте, уложенный на верхнее пластиковое горизонтальное перекрытие Гринлос Погреб ЛКТ 5000*2000*2000.
Дополнительные затраты при монтаже
Стоимость рассчитывается из размеров погреба и расстояния доставки
Песок в количестве 5 – 15 м3 — от 5 до 12 тыс.руб.
Вывоз грунта камазом — от 5 до 6 тыс.руб (в несколько заездов).
Доставка свыше 100 км от склада производится по тарифу 100 руб/км.
Ландшафтное оформление насыпного холма и заливка железобетонной плиты над погребом проводится по желанию заказчика.
Монтаж несъемной опалубка из материала заказчика — от 20 тыс.руб. Несъемная опалубка нужна при условии высокого уровня грунтовых вод на участке, при сложных грунтах, где есть риск обвала стенок котлована.
При заказе погреба Гринлос без услуг монтажа
Вертикальный вход в погреб и двери доставляются отдельно и монтируются на участке.
Сварка основного помещения со входом производится на месте установки только по Московской области.
Утепление основного помещения и установка несъемной опалубки из трехслойных древесно-стружечных плит ОСБ-3 производится по желанию заказчика за дополнительную оплату.
Доставка на участок манипулятором — 15 тыс.руб до 100 км от склада, свыше 100 км по тарифу — 100 руб/км.

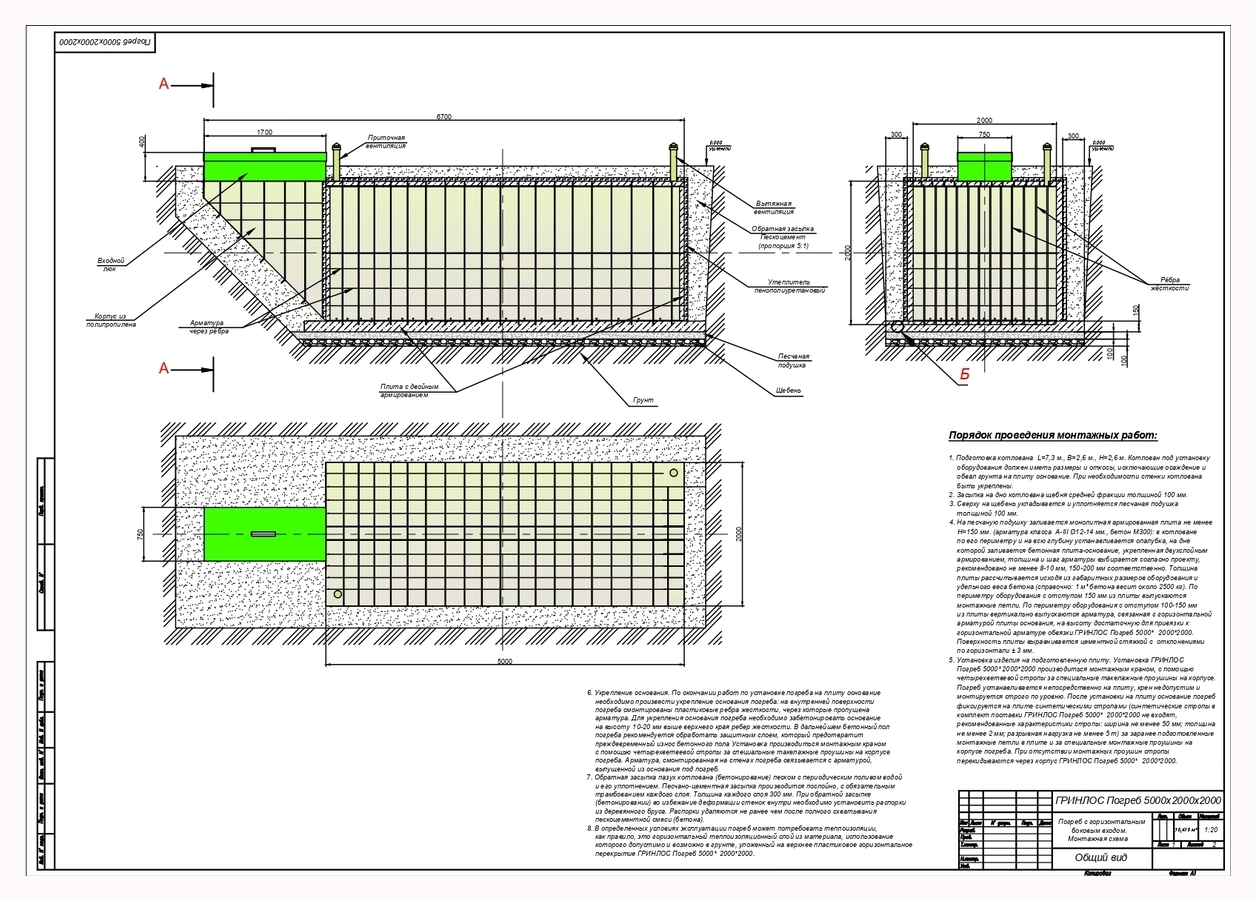

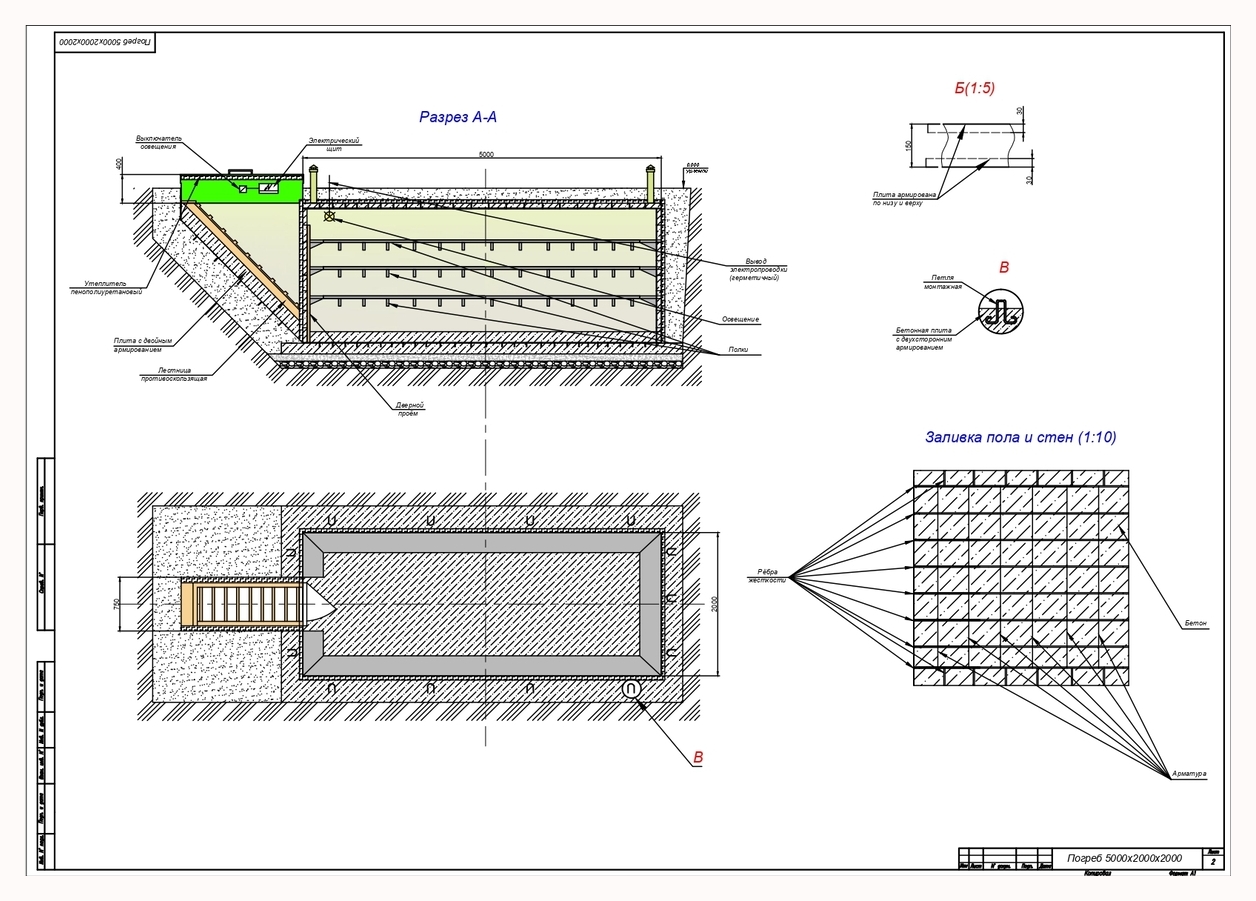

Монтажные схемы Гринлос Погреб ЛКТ 5000*2000*2000
